在工业生产中,斗式提升机是垂直输送粉状、颗粒状及小块状物料的关键设备,其中板链斗式提升机和环链式提升机是两种主流机型。虽然两者核心功能相似,但在结构设计、适用场景及维护成本等方面存在显著差异。以下从工作原理、性能特点及实际应用等维度展开深度对比分析。

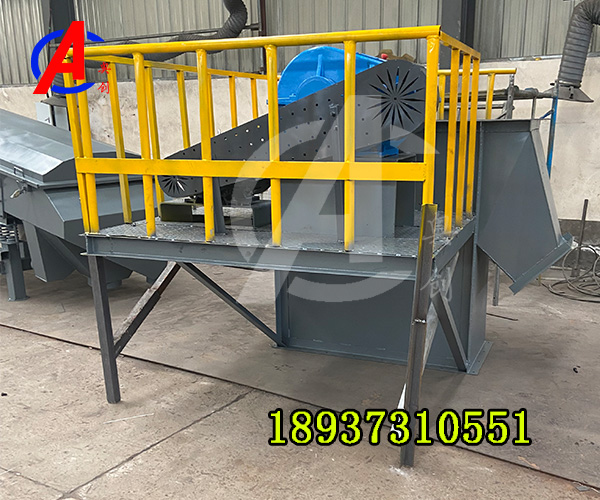

### 一、核心结构差异:牵引构件与料斗设计
1. **牵引系统对比**
板链提升机采用高强度合金钢板链条,由多片钢板通过销轴串联而成,其结构类似坦克履带。这种设计使单节链条承重可达5吨以上,例如NE100型提升机的链条破断负荷超过250kN。而环链式提升机使用圆钢焊接而成的环形链条,单环直径通常在18-30mm之间,虽柔韧性更佳但单点承重通常不超过3吨。某水泥厂实测数据显示,同规格下板链的疲劳寿命是环链的1.8倍。
2. **料斗固定方式**
板链机的料斗通过螺栓直接固定在链板平面,形成刚性连接,在输送铁矿石等大比重物料时稳定性突出。环链式则采用挂钩悬挂,料斗可轻微摆动,更适合易碎物料如化肥颗粒的输送。某化肥厂改造案例显示,更换为环链式后物料破碎率降低27%。
### 二、性能参数对比:效率与能耗的平衡
1. **输送能力范围**
板链式在重型工况下优势明显,NE系列提升量可达60-800m³/h,提升高度突破50米。某铜矿选矿厂使用NE200型提升铜精粉,单机小时处理量达600吨。环链式TH型标准提升量集中在15-300m³/h,更适合中等规模输送,如某面粉厂采用TH160处理小麦,小时处理150吨时电耗比板链低15%。
2. **运行速度差异**
板链工作速度通常控制在0.5-1.2m/s,慢速设计减少物料抛洒;环链式可达1.5m/s,高速特性使其在粮食轻工领域应用广泛。实测数据显示,输送玉米时环链式产能比同规格板链高20%,但物料残留量增加3%。
### 三、适用物料特性对比
1. **物料温度适应性**
板链式可输送≤250℃的热料(如水泥熟料),特殊型号耐温达400℃。某钢厂烧结车间使用耐热钢板的NE150提升热矿渣,连续运行周期达180天。环链式一般限于80℃以下工况,高温会导致链条退火。
2. **腐蚀性环境表现**
环链式采用镀锌或不锈钢链条时,在化肥、盐业等腐蚀环境更耐用。某海盐加工厂对比试验显示,316L不锈钢环链在盐雾环境使用寿命比普通板链延长2.3倍。但板链式可通过表面堆焊耐磨层,在磨蚀性强的矿粉输送中保持5年以上链节磨损量<3mm。
### 四、维护经济性分析
1. **故障率对比**
行业统计显示,环链式年均故障停机2.3次,主要因链条伸长需截取;板链式年均0.8次,但单次维护时间长达8-12小时。某水泥集团设备日志显示,环链式十年维护成本比板链低40%,但更换周期短30%。
2. **备件更换复杂度**
板链需整体拆换链段,通常需要吊车配合,更换NE50型链条需16工时。环链可单环更换,TH100型链条现场维修仅需4工时。但板链的模块化设计使料斗更换效率更高,单个料斗更换时间比环链式快60%。
### 五、典型行业应用选择
1. **重工业首选板链式**
- 矿山行业:输送铁矿粉时板链磨损率仅为环链1/5
- 水泥行业:5000t/d生产线必配NE板链提升机
- 冶金行业:耐高温特性适合烧结矿输送
2. **轻工业优选环链式**
- 粮食加工:TH系列在面粉厂占有率达75%
- 化肥生产:摆动式料斗使复合肥颗粒完整度达99%
- 塑料颗粒:低速环链避免静电积聚
### 六、技术发展趋势
新型复合链板技术将板链强度与环链柔性结合,
- 采用钛合金芯板+高分子衬套结构
- 磨损指标比传统板链降低50%
- 能耗达到环链式水平
智能监测系统的应用使两种机型都实现:
- 链条伸长量在线检测精度达0.1mm
- 料斗振动频谱分析预警故障
- 物联网平台实现能效优化
祥彩网
选择时需综合考量物料特性(比重、粒度、温度)、产能需求、厂房高度及维护能力。对于高附加值易碎物料,环链式的柔和输送更具优势;而在严苛的重工业环境,板链式的可靠性和耐久性仍是首选。未来随着新材料应用,两类机型的性能边界将逐渐模糊,但现阶段仍存在明显的适用领域区分。
