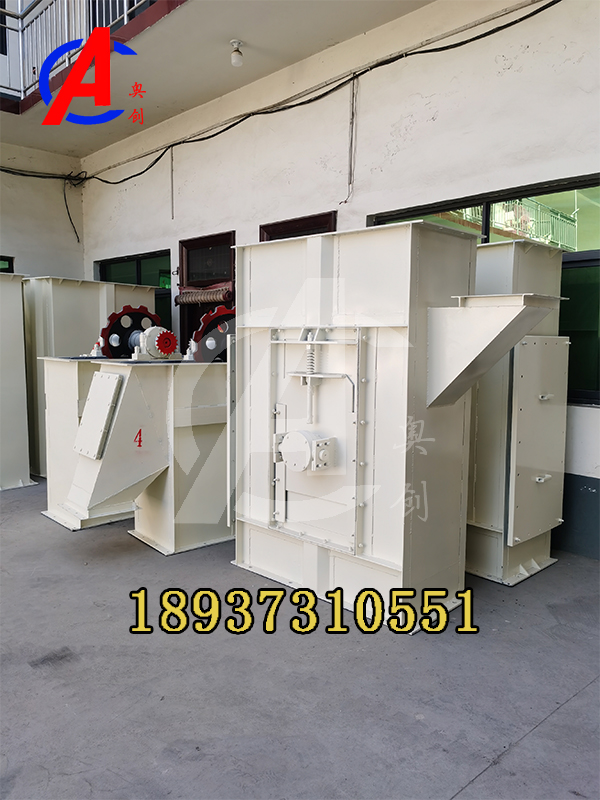

NE型板链斗式提升机的安装注意事项
发布时间：2025/5/18 15:16:34 人气：
NE型板链斗式提升机作为现代工业生产中常用的垂直输送设备，其安装质量直接影响运行效率和使用寿命。以下是结合行业标准和实际经验的详细安装指南，涵盖从前期准备到调试运行的全流程关键点：
### 一、安装前的系统规划
1. **基础验收标准**
混凝土基础需达到C30强度等级，预留孔位尺寸偏差不超过±5mm，预埋钢板水平度误差≤1/1000。建议采用激光水准仪进行复核，确保地脚螺栓中心线与设备中心线重合度≤2mm。
2. **部件预检流程**
- 链板：抽样检查5%的链节，测量节距累积误差（每10节≤2mm）
- 料斗：进行静载测试（1.5倍设计载荷持续30分钟无变形）
- 驱动装置：空载试运行2小时，轴承温升≤35℃
### 二、核心部件安装技术要点
1. **头尾轮定位**
采用经纬仪校正轴线垂直度，要求：
- 头轮水平度≤0.3/1000
- 尾轮张紧导轨垂直度≤1/1000
- 头尾轮中心线同轴度≤φ1mm
2. **板链组装工艺**
推荐"分段预装法"：
```安装示例
1. 将10-15个链节预装成段
2. 使用专用夹具固定链段
3. 采用液压扳手按对角线顺序紧固螺栓（扭矩值参照厂家参数表）
4. 逐段连接时保持0.5-1mm的冷紧间隙
```
3. **料斗间距控制**
安装后需进行动态平衡测试，要求：
- 任意连续10个料斗重量差≤0.5%
- 运行中料斗摆动幅度≤3mm
### 三、关键系统调试规范
1. **链条预张紧标准**
初始张力按公式计算：
*T=0.25×(q+0.8q0)×H*
其中：
q-物料线载荷(kg/m)
q0-链条线重量(kg/m)
H-提升高度(m)
调试时采用频率分析法，确保链条固有频率避开驱动频率的±15%范围。
2. **跑偏修正方案**
| 现象 | 可能原因 | 调整方法 |
|---|---|---|
| 链条内侧磨损 | 头轮偏斜 | 调整轴承座垫片 |
| 周期性异响 | 链节距误差 | 更换问题链节 |
| 尾轮积料 | 张紧力不足 | 增加配重块 |
### 四、安全防护体系配置
1. **必须安装的监测装置**
- 速度监测器（响应时间≤0.5s）
- 断链检测装置（灵敏度≤3°偏转）
- 温度传感器（驱动轴承监测点≥2处）
2. **电气保护要求**
主电路应配置：
- 逆功率保护（动作值≤额定功率15%）
- 相序保护器
- 双重过载保护（热继电器+电流互感器）
### 五、验收测试流程
1. **空载测试**
阶梯式提速测试：
- 25%额定速度运行1小时
- 50%速度运行2小时
- 75%速度运行4小时
- 100%速度连续运行24小时
2. **负载测试标准**
采用阶梯加载法：
- 30%负荷运行8小时
- 60%负荷运行16小时
- 100%负荷连续运行72小时
要求产能达到设计值的95%以上，能耗≤额定值110%
### 六、常见安装问题解决方案
1. **振动超标处理**
- 基础共振：增设阻尼器（推荐橡胶隔振垫，固有频率≤8Hz）
- 传动不同心：使用激光对中仪校正（径向偏差≤0.05mm）
2. **密封优化方案**
迷宫密封间隙控制值：
| 部位 | 径向间隙 | 轴向间隙 |
|---|---|---|
| 头部 | 0.3-0.5mm | 1-1.5mm |
| 尾部 | 0.5-0.8mm | 1.5-2mm |
建议每运行2000小时进行密封间隙检测调整，粉尘泄漏量应≤50mg/m³。
### 七、维护保养节点
1. **关键部件更换周期**
- 板链：根据磨损检测（链节伸长率≥3%时更换）
- 料斗：厚度磨损达原始尺寸20%需更换
- 轴承：振动值≥4.5mm/s时更换
2. **润滑管理标准**
| 润滑点 | 油品类型 | 周期 | 注油量 |
|---|---|---|---|
| 头轮轴承 | 锂基脂2# | 500h | 腔体60% |
| 尾轮导轨 | 石墨润滑剂 | 300h | 形成油膜 |
| 链条铰接 | 合成链条油 | 连续 | 滴速5-10滴/分钟 |
安装完成后建议建立三维激光扫描档案，记录初始状态数据，为后续维护提供基准参照。通过严格执行上述标准，可确保NE型提升机安装质量达到JB/T3926-2015标准要求，设备综合效率（OEE）提升至85%以上。
